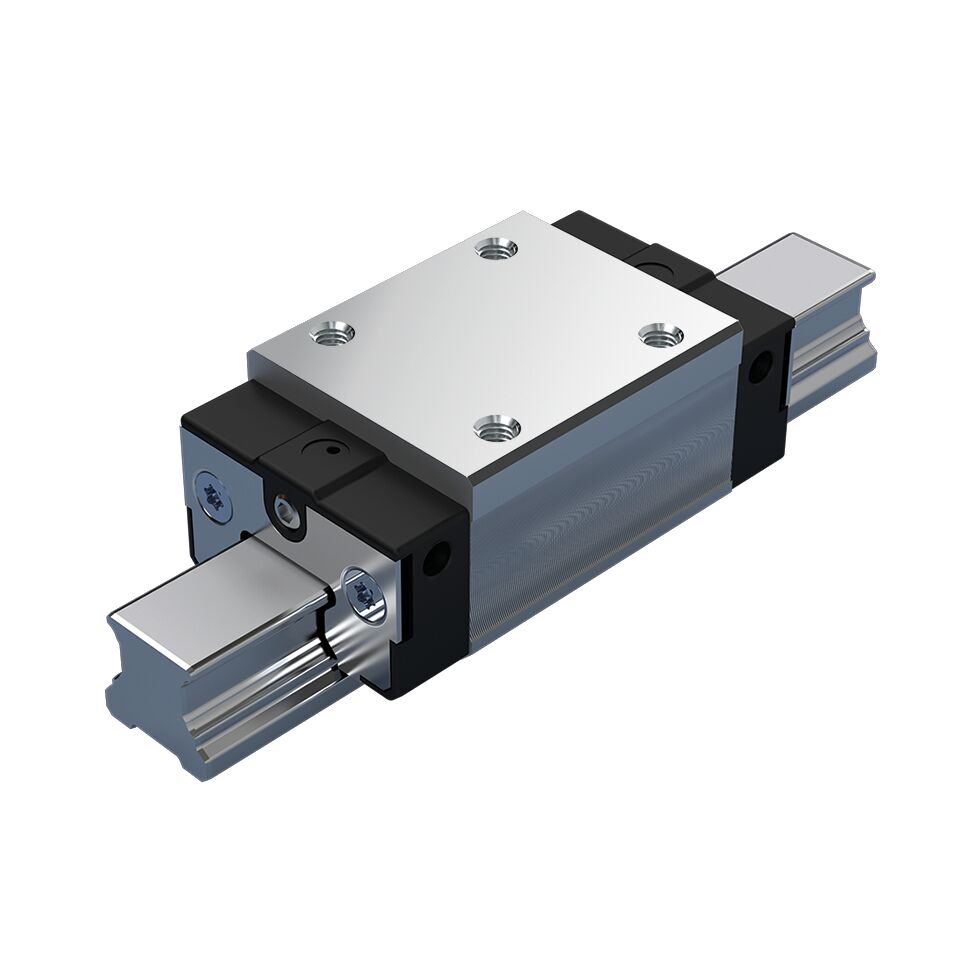

R205E11320 – Bosch Rexroth – KWE-015-SNH-C1-H-1

Description

– Calibre : 15 mm
– Modèle : SNH – étroit, normal, haut
– Cage à billes : Sans cage à billes (standard)
– Classe de précharge : C1 – faible précharge
– Classe de précision : H – Hautement précis
– Racleur : SS – racleur standard
– Largeur chariot de guidage : 34 mm
– Longueur chariot de guidage : 58.2 mm
– Hauteur du chariot de guidage : 23.9 mm
– Hauteur chariot de guidage avec rail de guidage : 28 mm
– Lubrification : Avec première lubrification et conservation
– Capacité de charge dynamique C : 9100 N
– Capacité de charge dynamique C100 : 9100 N
– Capacité de charge dynamique C50 : 11500 N
– Moment longitudinal statique ML0 : 82 Nm
– Capacité de charge en torsion statique Mt0 : 100 Nm
– Accélération max. amax : 250 m/s²
– Vitesse linéaire maximale autorisée vmax : 3 m/s
– Capacité de charge statique C0 : 11700 N
– Version : Guidage à billes sur rails
– Température ambiante autorisée : – 10 °C … + 80 °C
– Note en bas de page température ambiante autorisée (min … max) : Autorisé brièvement jusqu’à 100 °C.
– Coefficient de frottement μ : 0,002 … 0,003
– Note en bas de page coefficient de frottement μ : Coefficient de frottement µ sans frottement du racleur
– Moment longitudinal dynamique ML100 : 63 Nm
– Moment longitudinal dynamique ML50 : 79 Nm
– Capacité de charge en torsion dynamique Mt100 : 78 Nm
– Capacité de charge en torsion dynamique Mt50 : 98 Nm
– Poids : 0.2 kg
– Pas T du rail de guidage : 60 mm
– Dimension A (guidages sur rails profilés) : 34 mm
– Dimension A1 : 17 mm
– Dimension A2 : 15 mm
– Dimension A3 (systèmes de rails profilés) : 9.5 mm
– Dimension B (guidages sur rails profilés) : 58.2 mm
– Dimension B tolérance (guidage sur rails profilés) : +0.5 mm
– Dimension B1 : 39.2 mm
– Dimension E1 : 26 mm
– Dimension E2 : 26 mm
– Dimension E8 (guidages sur rails profilés) : 20.5 mm
– Dimension E9 (guidages sur rails profilés) : 11.8 mm
– Dimension H (guidage sur rails profilés) : 28 mm
– Dimension H1 : 23.9 mm
– Dimension H1 (guidages sur rails profilés) : 23.9 mm
– Dimension H2 (guidages sur rails profilés) : 14.1 mm
– Dimension K1 (guidages sur rails profilés) : 10 mm
– Dimension K2 (guidages sur rails profilés) : 11.1 mm
– Dimension K3 (guidages sur rails profilés) : 7.8 mm
– Dimension K4 (guidages sur rails profilés) : 7.8 mm
– Dimension N3 (guidages sur rails profilés) : 6 mm
– Dimension N3 : 6 mm
– Dimension N6 (guidages sur rails profilés) : 8.55 mm
– Dimension N6 tolérance (guidages sur rails profilés) : ±0.5 mm
– Dimension S2 (guidages sur rails profilés) : M4
– Dimension S5 (guidages sur rails profilés) : 4.5 mm
– Dimension S9 : M2,5×5 mm
– Dimension S9 diamètre de filetage (guidages sur rails profilés) : M2,5
– Dimension S9 pas de la vis à billes : 5 mm
– Dimension T (guidages sur rails profilés) : 60 mm
– Dimension T1 min (guidages sur rails profilés) : 12 mm
– Dimension V1 : 5.4 mm
– Hauteur rail de guidage H2 : 14.1 mm
