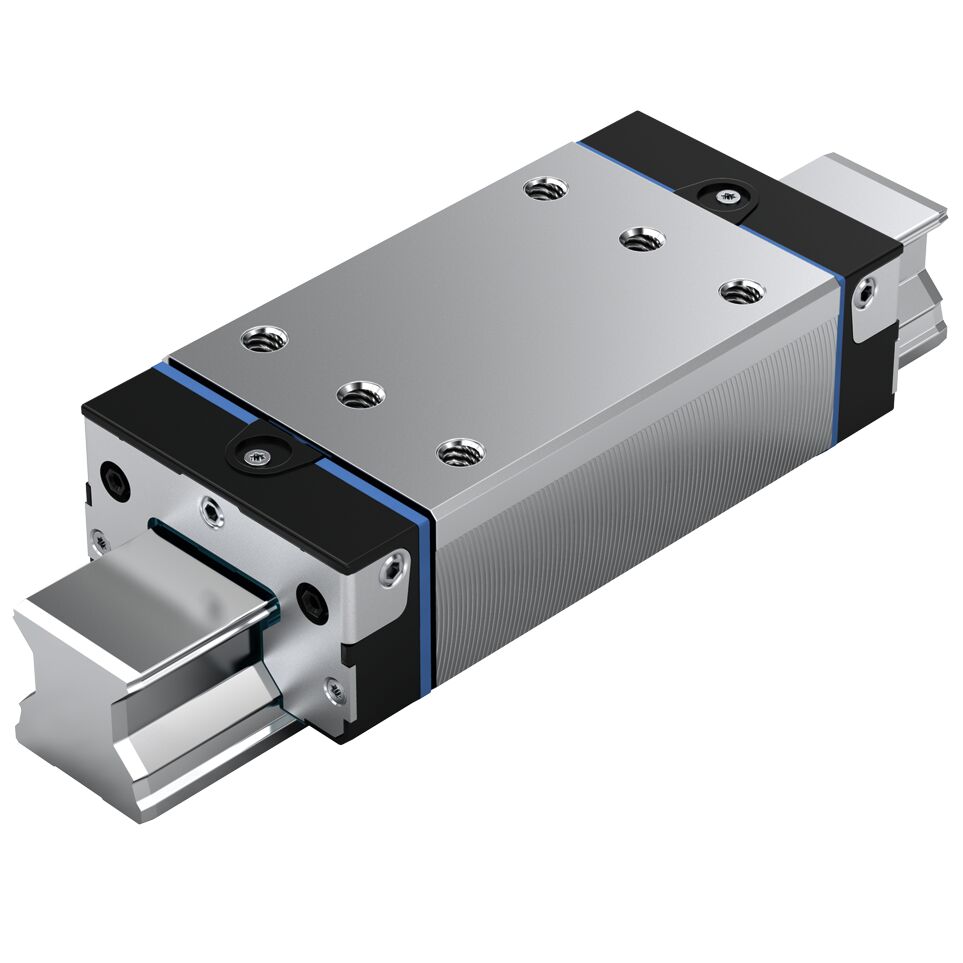

R18235212X – Bosch Rexroth – RWD-055-SLS-C2-S-2

Description

– Calibre : 55 mm
– Modèle : SLS – étroit, long, hauteur standard
– Type de construction : Guide à rouleaux, haute précision
– Matériau (guidage sur rails profilés) : Acier au carbone
– Classe de précharge : C2 – précharge moyenne
– Classe de précision : SP – Super précis
– Racleur : DS – racleur à double lèvre
– Largeur chariot de guidage : 100 mm
– Longueur chariot de guidage : 209.65 mm
– Hauteur du chariot de guidage : 58 mm
– Hauteur chariot de guidage avec rail de guidage : 70 mm
– Lubrification : Avec conservation et sans lubrification initiale
– Capacité de charge dynamique C : 174000 N
– Note de bas de page capacité de charge dynamique C : La détermination des capacités de charge et moments dynamiques est basée sur 100 000 m de course selon DIN ISO 14728-1. Cependant, le calcul est souvent fondé sur seulement 50 000 m de course. Pour établir une comparaison: Multiplier par 1,23 les val*
– Moment longitudinal statique ML0 : 9520 Nm
– Capacité de charge en torsion statique Mt0 : 10990 Nm
– Accélération max. amax : 150 m/s²
– Indication de l’accélération maximale amax : Condition à respecter: Précharge indispensable même en fonctionnement sous charge!
– Vitesse linéaire maximale autorisée vmax : 4 m/s
– Capacité de charge en torsion dynamique Mt : 5100 Nm
– Note en bas de page Capacité de charge en torsion dynamique Mt : La détermination des capacités de charge et moments dynamiques est basée sur 100 000 m de course selon DIN ISO 14728-1. Cependant, le calcul est souvent fondé sur seulement 50 000 m de course. Pour établir une comparaison: Multiplier par 1,23 les val*
– Moment longitudinal dynamique ML : 4420 Nm
– Moment longitudinal dynamique ML note en bas de page : La détermination des capacités de charge et moments dynamiques est basée sur 100 000 m de course selon DIN ISO 14728-1. Cependant, le calcul est souvent fondé sur seulement 50 000 m de course. Pour établir une comparaison: Multiplier par 1,23 les val*
– Capacité de charge statique C0 : 374900 N
– Version : Guidages à rouleaux sur rails
– Température ambiante autorisée : – 10 °C … + 80 °C
– Note en bas de page température ambiante autorisée (min … max) : Autorisé brièvement jusqu’à 100 °C. Pour des températures négatives plus basses, nous consulter.
– Coefficient de frottement μ : 0,0004 … 0,001
– Note en bas de page coefficient de frottement μ : Sans frottement du racleur
– Poids : 5.3 kg
– Note en bas de page force de frottement FR : Valeur indicative des forces de frottement du guide à rouleaux entièrement étanche et lubrifié.
– Pas T du rail de guidage : 60 mm
– Dimension A (guidages sur rails profilés) : 100 mm
– Dimension A1 (guidages sur rails profilés) : 50 mm
– Dimension A2 (systèmes de rails profilés) : 53 mm
– Dimension A3 (systèmes de rails profilés) : 23.5 mm
– Dimension B (guidages sur rails profilés) : 209.65 mm
– Dimension B1 : 162.1 mm
– Dimension Diamètre S5 (guidages sur rails profilés) : 16
– Dimension E1 (guidages sur rails profilés) : 75 mm
– Dimension E2 (guidages sur rails profilés) : 95 mm
– Dimension E8 (guidages sur rails profilés) : 74.2 mm
– Dimension E9 (guidages sur rails profilés) : 18.85 mm
– Dimension H (guidage sur rails profilés) : 70 mm
– Dimension H1 (guidages sur rails profilés) : 58 mm
– Dimension H2 avec bande de protection (guidages sur rails profilés) : 47.85 mm
– Dimension H2 sans bande de protection (guidages sur rails profilés) : 47.55 mm
– Dimension K1 (guidages sur rails profilés) : 41.25 mm
– Dimension K2 (guidages sur rails profilés) : 44.4 mm
– Dimension N3 (guidages sur rails profilés) : 17 mm
– Dimension N5 (guidages sur rails profilés) : 9 mm
– Dimension N6 (guidages sur rails profilés) : 28.7 mm
– Dimension N6 tolérance (guidages sur rails profilés) : ±0.5 mm
– Dimension S2 (guidages sur rails profilés) : M12
– Dimension S9 : M5
– Dimension S9 diamètre de filetage (guidages sur rails profilés) : M5
– Dimension T1 min (guidages sur rails profilés) : 20 mm
– Dimension V1 : 12 mm
– Note en bas de page de dimension T (guidage sur rails profilés) : Cote T = pas du rail de guidage à rouleaux
