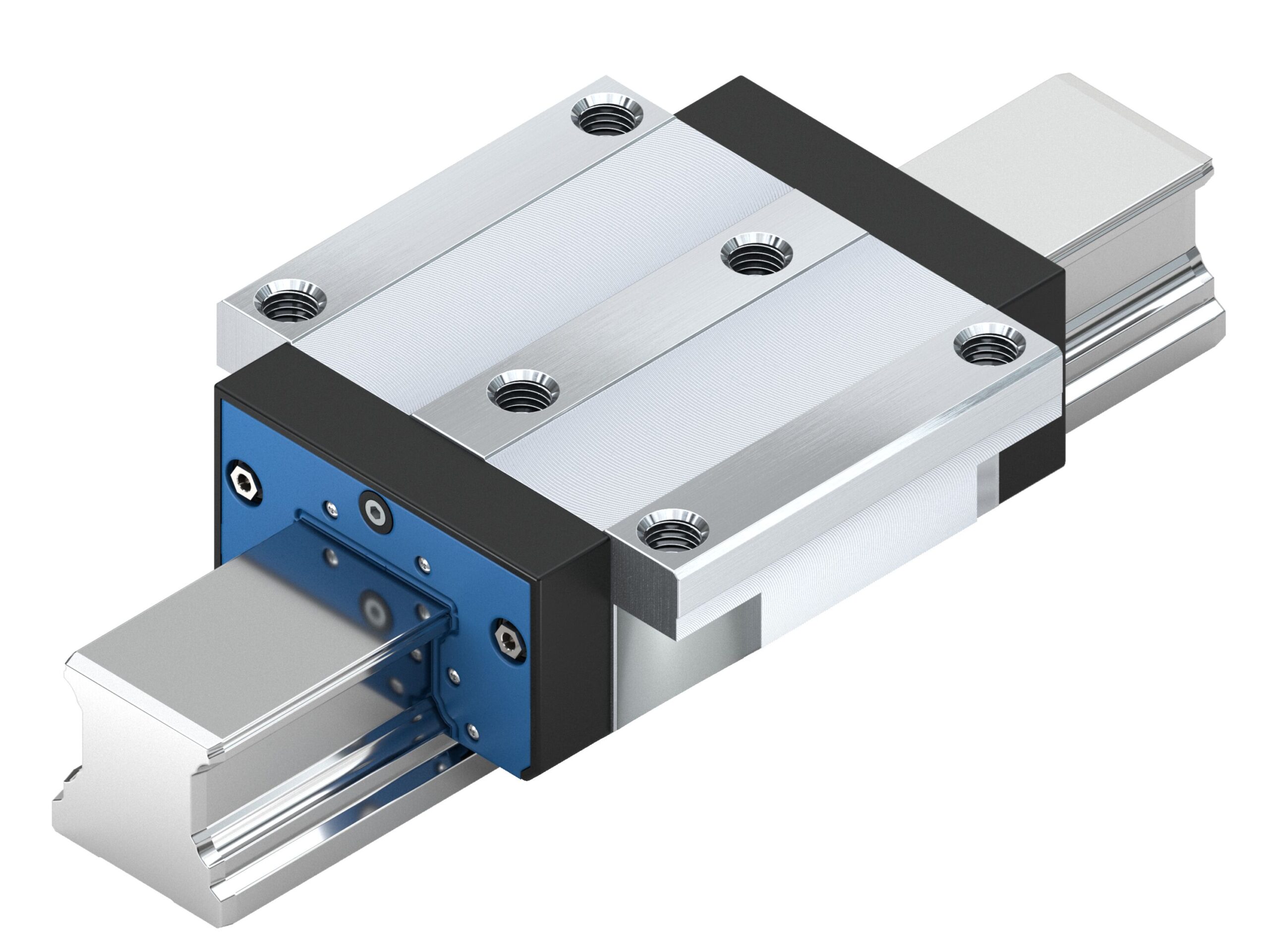

R165163110 – Bosch Rexroth – KWC-065-FNS-C3-S-2

Description

– Calibre : 65 mm
– Modèle : FNS – à bride, normal, hauteur standard
– Type de construction : Guides à billes, pour charges élevées
– Cage à billes : Sans cage à billes (standard)
– Matériau (guidage sur rails profilés) : Acier au carbone
– Classe de précharge : C3 – précharge élevée
– Classe de précision : SP – Super précis
– Racleur : SS – racleur standard
– Auto-réglage pour compensation des défauts d’alignement : Sans auto-alignement
– Largeur chariot de guidage : 170 mm
– Longueur chariot de guidage : 188 mm
– Hauteur du chariot de guidage : 76 mm
– Hauteur chariot de guidage avec rail de guidage : 90 mm
– Lubrification : Avec conservation et sans lubrification initiale
– Capacité de charge dynamique C : 172000 N
– Note de bas de page capacité de charge dynamique C : La détermination des capacités de charge et moments dynamiques est basée sur 100 000 m de course selon DIN ISO 14728-1. Cependant, le calcul est souvent fondé sur seulement 50 000 m de course. Pour établir une comparaison: Multiplier par 1,26 les val*
– Moment longitudinal statique ML0 : 7400 Nm
– Capacité de charge en torsion statique Mt0 : 11100 Nm
– Accélération max. amax : 250 m/s²
– Indication de l’accélération maximale amax : Si Fcomb◡> 2,8 • Fpr: amax = 50 m/s2
– Vitesse linéaire maximale autorisée vmax : 3 m/s
– Capacité de charge en torsion dynamique Mt : 6810 Nm
– Note en bas de page Capacité de charge en torsion dynamique Mt : La détermination des capacités de charge et moments dynamiques est basée sur 100 000 m de course selon DIN ISO 14728-1. Cependant, le calcul est souvent fondé sur seulement 50 000 m de course. Pour établir une comparaison: Multiplier par 1,26 les val*
– Moment longitudinal dynamique ML : 4560 Nm
– Moment longitudinal dynamique ML note en bas de page : La détermination des capacités de charge et moments dynamiques est basée sur 100 000 m de course selon DIN ISO 14728-1. Cependant, le calcul est souvent fondé sur seulement 50 000 m de course. Pour établir une comparaison: Multiplier par 1,26 les val*
– Capacité de charge statique C0 : 280000 N
– Version : Guidage à billes sur rails
– Température ambiante autorisée : – 10 °C … + 80 °C
– Note en bas de page température ambiante autorisée (min … max) : Autorisé brièvement jusqu’à 100 °C. En cas de températures négatives, nous consulter.
– Coefficient de frottement μ : 0,002 … 0,003
– Note en bas de page coefficient de frottement μ : Sans frottement du racleur
– Poids : 10.25 kg
– Pas T du rail de guidage : 150 mm
– Dimension A (guidages sur rails profilés) : 170 mm
– Dimension A1 (guidages sur rails profilés) : 85 mm
– Dimension A2 (systèmes de rails profilés) : 63 mm
– Dimension A3 (systèmes de rails profilés) : 53.5 mm
– Dimension B (guidages sur rails profilés) : 188 mm
– Dimension B tolérance (guidage sur rails profilés) : +0.5 mm
– Dimension B1 : 139.6 mm
– Dimension E1 (guidages sur rails profilés) : 142 mm
– Dimension E2 (guidages sur rails profilés) : 110 mm
– Dimension E3 (guidages sur rails profilés) : 82 mm
– Dimension E8 (guidages sur rails profilés) : 76 mm
– Dimension E8.1 (guidages sur rails profilés) : 100 mm
– Dimension E9 (guidages sur rails profilés) : 11 mm
– Dimension E9.1 (guidages sur rails profilés) : 53.5 mm
– Dimension H (guidage sur rails profilés) : 90 mm
– Dimension H1 (guidages sur rails profilés) : 76 mm
– Dimension H2 avec bande de protection (guidages sur rails profilés) : 60.15 mm
– Dimension H2 sans bande de protection (guidages sur rails profilés) : 59.85 mm
– Dimension K3 (guidages sur rails profilés) : 16 mm
– Dimension N1 (guidages sur rails profilés) : 23 mm
– Dimension N2 (guidages sur rails profilés) : 14 mm
– Dimension N6 (guidages sur rails profilés) : 38.5 mm
– Dimension N6 tolérance (guidages sur rails profilés) : ±0.5 mm
– Dimension S1 (guidages sur rails profilés) : 14.6 mm
– Dimension S2 (guidages sur rails profilés) : M16
– Dimension S5 (guidages sur rails profilés) : 18 mm
– Dimension S9 : M4x7 mm
– Dimension S9 diamètre de filetage (guidages sur rails profilés) : M4
– Dimension S9 pas de la vis à billes : 7 mm
– Dimension T1 min (guidages sur rails profilés) : 21 mm
– Dimension V1 : 15 mm
