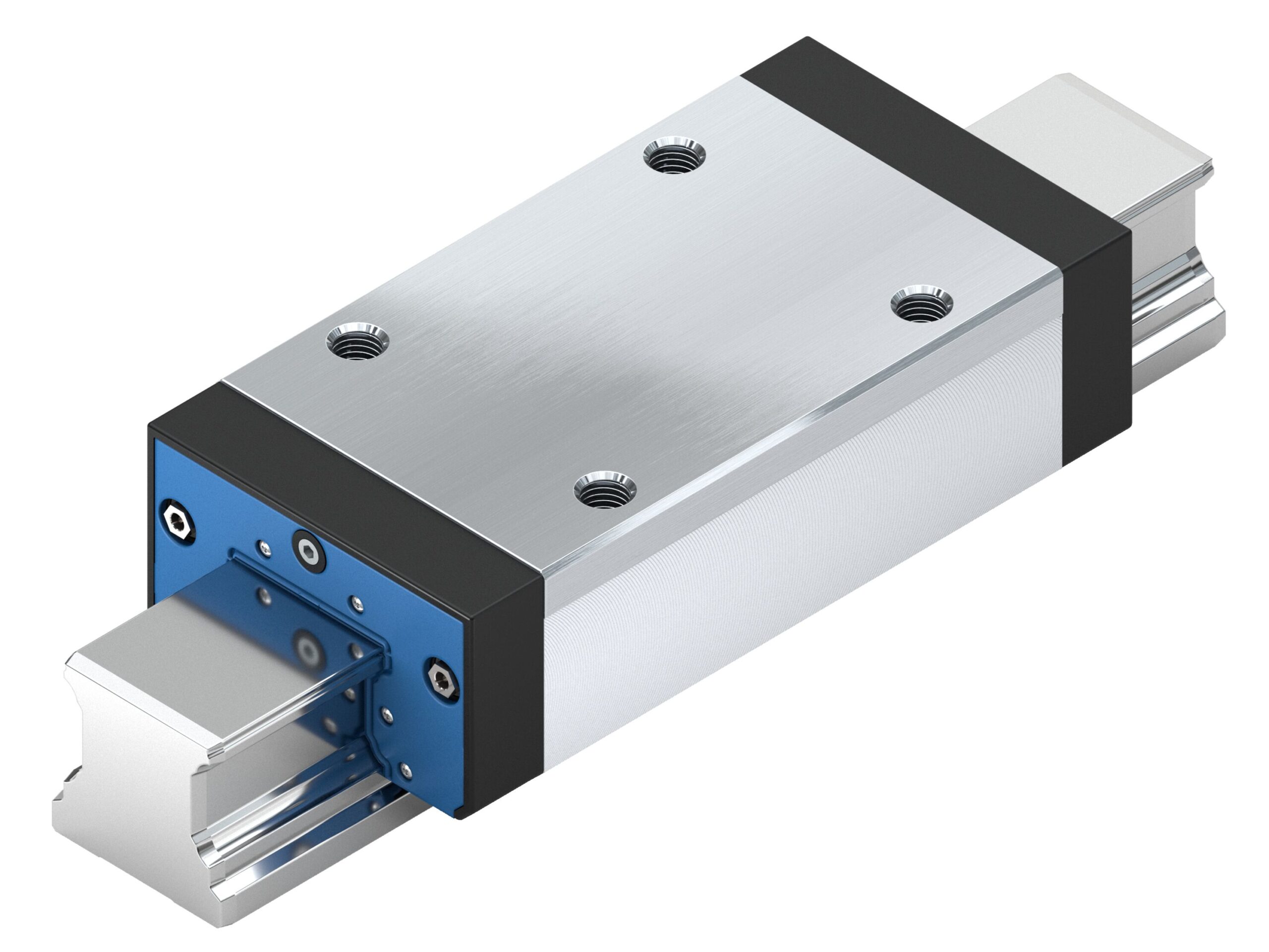

R162351410 – Bosch Rexroth – KWC-055-SLS-C1-N-2

Description

– Calibre : 55 mm
– Modèle : SLS – étroit, long, hauteur standard
– Type de construction : Guides à billes, pour charges élevées
– Cage à billes : Sans cage à billes (standard)
– Matériau (guidage sur rails profilés) : Acier au carbone
– Classe de précharge : C1 – faible précharge
– Classe de précision : N – Normal
– Racleur : SS – racleur standard
– Auto-réglage pour compensation des défauts d’alignement : Sans auto-alignement
– Largeur chariot de guidage : 100 mm
– Longueur chariot de guidage : 199 mm
– Hauteur du chariot de guidage : 57 mm
– Hauteur chariot de guidage avec rail de guidage : 70 mm
– Lubrification : Avec conservation et sans lubrification initiale
– Capacité de charge dynamique C : 139000 N
– Note de bas de page capacité de charge dynamique C : La détermination des capacités de charge et moments dynamiques est basée sur 100 000 m de course selon DIN ISO 14728-1. Cependant, le calcul est souvent fondé sur seulement 50 000 m de course. Pour établir une comparaison: Multiplier par 1,26 les val*
– Moment longitudinal statique ML0 : 6990 Nm
– Capacité de charge en torsion statique Mt0 : 7780 Nm
– Accélération max. amax : 250 m/s²
– Indication de l’accélération maximale amax : Si Fcomb◡> 2,8 • Fpr: amax = 50 m/s2
– Vitesse linéaire maximale autorisée vmax : 5 m/s
– Capacité de charge en torsion dynamique Mt : 4410 Nm
– Note en bas de page Capacité de charge en torsion dynamique Mt : La détermination des capacités de charge et moments dynamiques est basée sur 100 000 m de course selon DIN ISO 14728-1. Cependant, le calcul est souvent fondé sur seulement 50 000 m de course. Pour établir une comparaison: Multiplier par 1,26 les val*
– Moment longitudinal dynamique ML : 3960 Nm
– Moment longitudinal dynamique ML note en bas de page : La détermination des capacités de charge et moments dynamiques est basée sur 100 000 m de course selon DIN ISO 14728-1. Cependant, le calcul est souvent fondé sur seulement 50 000 m de course. Pour établir une comparaison: Multiplier par 1,26 les val*
– Capacité de charge statique C0 : 245000 N
– Version : Guidage à billes sur rails
– Température ambiante autorisée : – 10 °C … + 80 °C
– Note en bas de page température ambiante autorisée (min … max) : Autorisé brièvement jusqu’à 100 °C. En cas de températures négatives, nous consulter.
– Coefficient de frottement μ : 0,002 … 0,003
– Note en bas de page coefficient de frottement μ : Sans frottement du racleur
– Poids : 5.19 kg
– Pas T du rail de guidage : 120 mm
– Dimension A (guidages sur rails profilés) : 100 mm
– Dimension A1 (guidages sur rails profilés) : 50 mm
– Dimension A2 (systèmes de rails profilés) : 53 mm
– Dimension A3 (systèmes de rails profilés) : 23.5 mm
– Dimension B (guidages sur rails profilés) : 199 mm
– Dimension B tolérance (guidage sur rails profilés) : +0.5 mm
– Dimension B1 : 155.5 mm
– Dimension E1 (guidages sur rails profilés) : 75 mm
– Dimension E2 (guidages sur rails profilés) : 95 mm
– Dimension E8 (guidages sur rails profilés) : 80 mm
– Dimension E9 (guidages sur rails profilés) : 22.3 mm
– Dimension H (guidage sur rails profilés) : 70 mm
– Dimension H1 (guidages sur rails profilés) : 57 mm
– Dimension H2 avec bande de protection (guidages sur rails profilés) : 48.15 mm
– Dimension H2 sans bande de protection (guidages sur rails profilés) : 47.85 mm
– Dimension K3 (guidages sur rails profilés) : 9 mm
– Dimension N3 (guidages sur rails profilés) : 19 mm
– Dimension N6 (guidages sur rails profilés) : 29 mm
– Dimension N6 tolérance (guidages sur rails profilés) : ±0.5 mm
– Dimension S2 (guidages sur rails profilés) : M12
– Dimension S5 (guidages sur rails profilés) : 16 mm
– Dimension S9 : M5x8 mm
– Dimension S9 diamètre de filetage (guidages sur rails profilés) : M5
– Dimension S9 pas de la vis à billes : 8 mm
– Dimension T1 min (guidages sur rails profilés) : 20 mm
– Dimension V1 : 12 mm
