R15614B025 – Bosch Rexroth – EMC63

Description

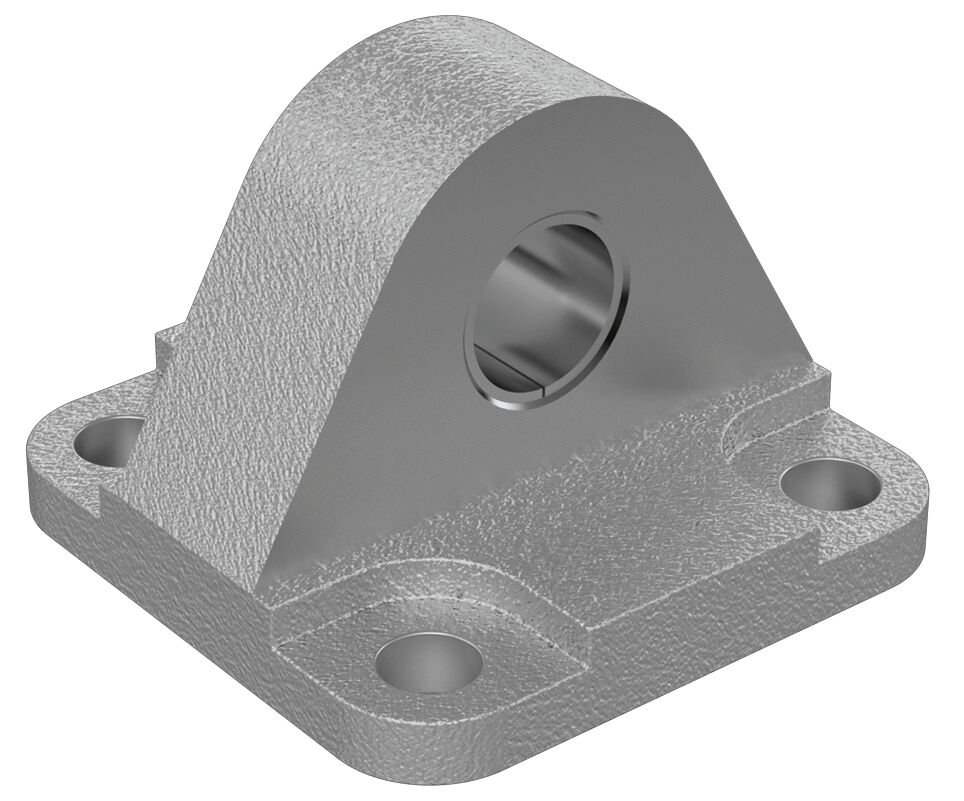

– Éléments de fixation pour vérins de levage électromécaniques : Bride pivotante
– Calibre : 63 mm
– Poids : 0.28 kg
– Matériau : Aluminium
– Dimension CN H7 : 16 mm
– Dimension D1 H13 : 9 mm
– Dimension E : 80 mm
– Dimension E tolérance : ±0.5 mm
– Dimension E1 : 80 mm
– Dimension E1 tolérance : ±0.5 mm
– Dimension ER : 23 mm
– Dimension ER tolérance : ±0.2 mm
– Dimension EU : 21 mm
– Dimension EU tolérance : ±0.2 mm
– Dimension FL : 32 mm
– Dimension FL tolérance : ±0.2 mm
– Dimension H : 10.5 mm
– Tolérance H : ±0.5
– Dimension I2 : 6.5 mm
– Dimension I2 tolérance : ±0.5 mm
– Dimension R1 : 10 mm
– Dimension R2 : 10 mm
– Dimension Tg : 56.5 mm
– Dimension TG : 56.5 mm
