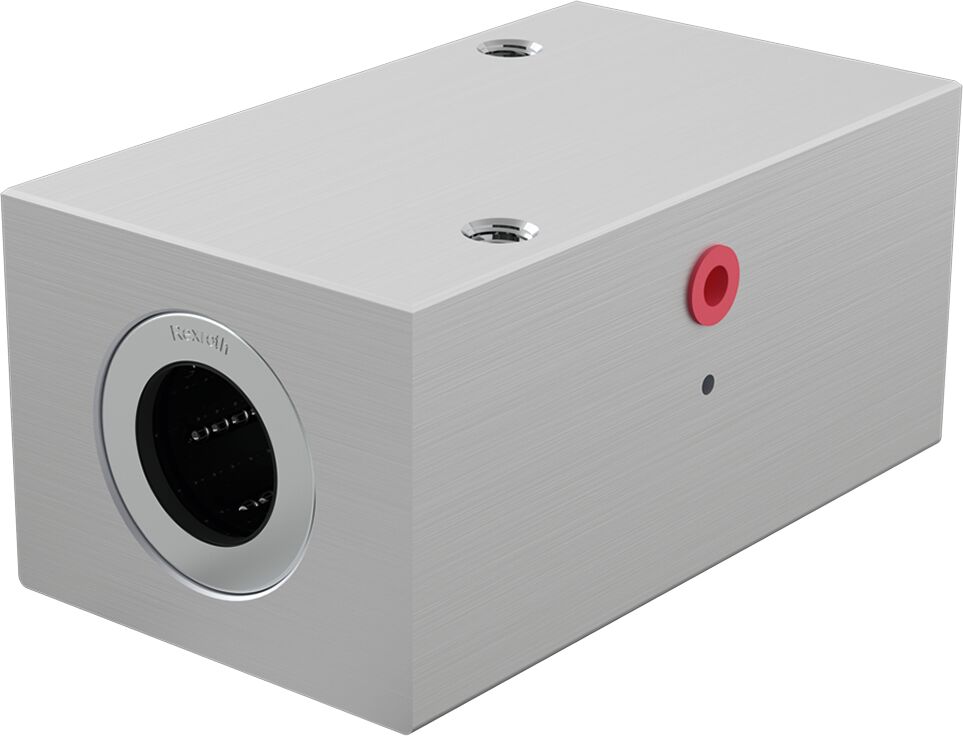

R108561220 – Bosch Rexroth – LINEAR-SET LSAT-A-12-DD

Description

– Diamètre de l’arbre d : 12 mm
– Modèle guidage à billes sur arbre : T – tandem
– Série : Super A (avec compensation des défauts d’alignement)
– Capacité de charge dynamique C : 1660 N
– Note de bas de page capacité de charge dynamique C : Capacité de charge lorsque les deux douilles à billes sont soumises à une charge régulièrement répartie. Les capacités de charge indiquées s’appliquent à la direction principale de la charge. Si la direction de la charge ne correspond pas à la direct*
– Moment longitudinal statique ML0 : 16 Nm
– Accélération max. amax : 150 m/s²
– Vitesse linéaire maximale autorisée vmax : 3 m/s
– Indication de la vitesse admissible maximale vmax : Des vitesses pouvant atteindre 5 m/s sont possibles. La durée de vie est limitée par l’usure importante des pièces en plastique. Des essais ont permis de réaliser des courses de 50 • 105 m à 100 • 105 m sans panne.
– Moment longitudinal dynamique ML : 26 Nm
– Diamètre extérieur D : 22 mm
– Capacité de charge statique C0 : 980 N
– Note de bas de page capacité de charge statique C0 : Capacité de charge lorsque les deux douilles à billes sont soumises à une charge régulièrement répartie. Les capacités de charge indiquées s’appliquent à la direction principale de la charge. Si la direction de la charge ne correspond pas à la direct*
– Température ambiante autorisée : – 10 °C … + 80 °C
– Poids : 0.27 kg
– Note en bas de page force de frottement FR : Forces de frottement des douilles à billes équipées de racleurs intégrés des deux côtés sans charge radiale. Les forces de frottement dépendent de la vitesse et de la lubrification.
– Résistance au démarrage : 1.5 N
– Type : Linear set
– Dimension B : 42 mm
– Dimension D : 22 mm
– Dimension E1 : 40 mm
– Dimension E2 : 30 mm
– Dimension H : 18 mm
– Dimension H1 : 35 mm
– Dimension H3 : 10 mm
– Dimension L : 76
– Dimension N : 13 mm
– Dimension N1 : 28 mm
– Dimension S : 5.3 mm

Fiche Technique Fiche Technique Fiche Technique
Fiche Technique Fiche Technique Fiche Technique

Accessoire 1:[« R133161200 »]
