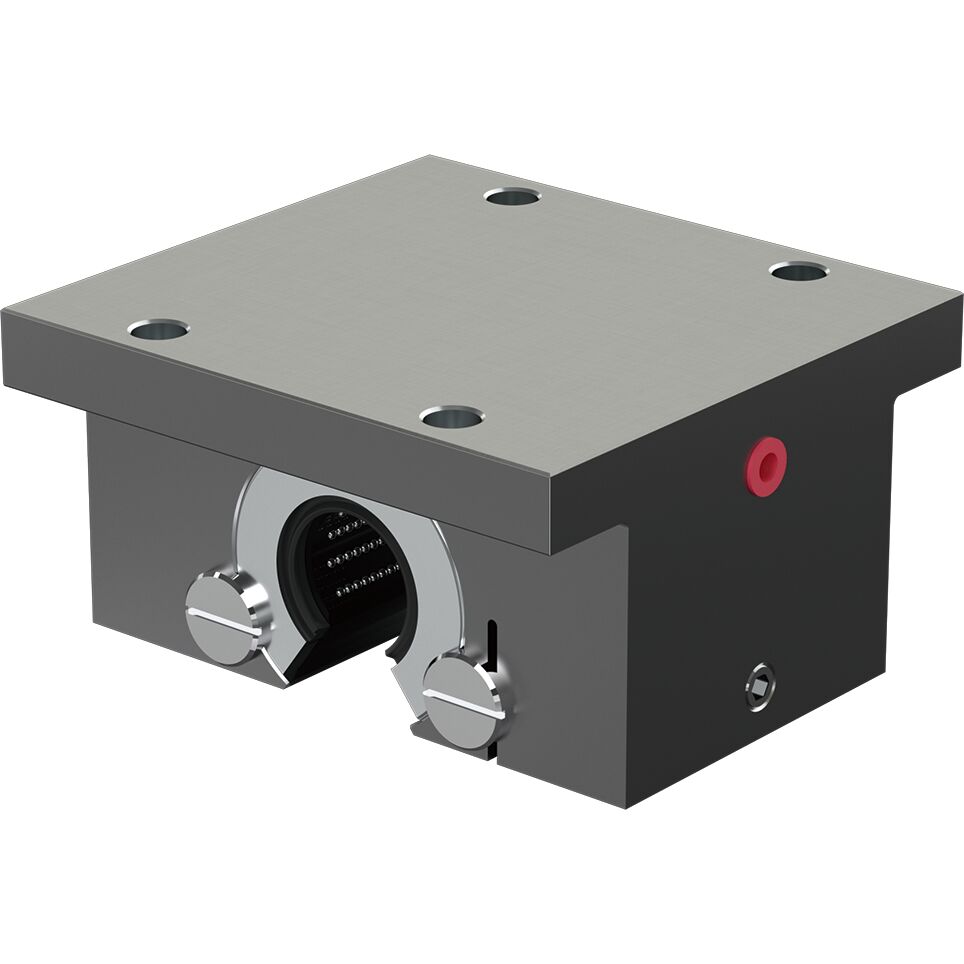

R107625020 – Bosch Rexroth – LINEAR-SET LSRE-50-DD

Description

– Diamètre de l’arbre d : 50 mm
– Modèle guidage à billes sur arbre : OE – ouvert, réglable
– Série : Radiales, ouvertes
– Capacité de charge dynamique C : 20800 N
– Note de bas de page capacité de charge dynamique C : Les capacités de charge indiquées s’appliquent à la direction principale de la charge ρ = 0°.
– Accélération max. amax : 50 m/s²
– Vitesse linéaire maximale autorisée vmax : 2 m/s
– Jeu radial : ajusté sans jeu en usine sur un arbre h5 (limite inférieure)
– Diamètre extérieur D : 90 mm
– Capacité de charge statique C0 : 24400 N
– Note de bas de page capacité de charge statique C0 : Les capacités de charge indiquées s’appliquent à la direction principale de la charge ρ = 0°.
– Température ambiante autorisée : – 20 °C … + 80 °C
– Note en bas de page température ambiante autorisée (min … max) : brièvement 100 °C
– Poids : 20.04 kg
– Résistance au démarrage : 40 N
– Avis de produit : Se renseigner pour connaître le délai de livraison !
– Type : Linear set
– Dimension A js16 : 200 mm
– Dimension D : 90 mm
– Dimension E1 : 110 mm
– Dimension E2 : 170 mm
– Dimension H : 70 mm
– Dimension H1 js16 : 110 mm
– Dimension L js16 : 200 mm
– Dimension L1 : 138
– Dimension O diamètre de filetage x pas de la vis à billes : M16x50 mm
– Dimension S H13 : 17.5 mm
– Dimension SW : 8 mm
– Dimension V js16 : 23 mm
– Dimension W : 24.5 mm
