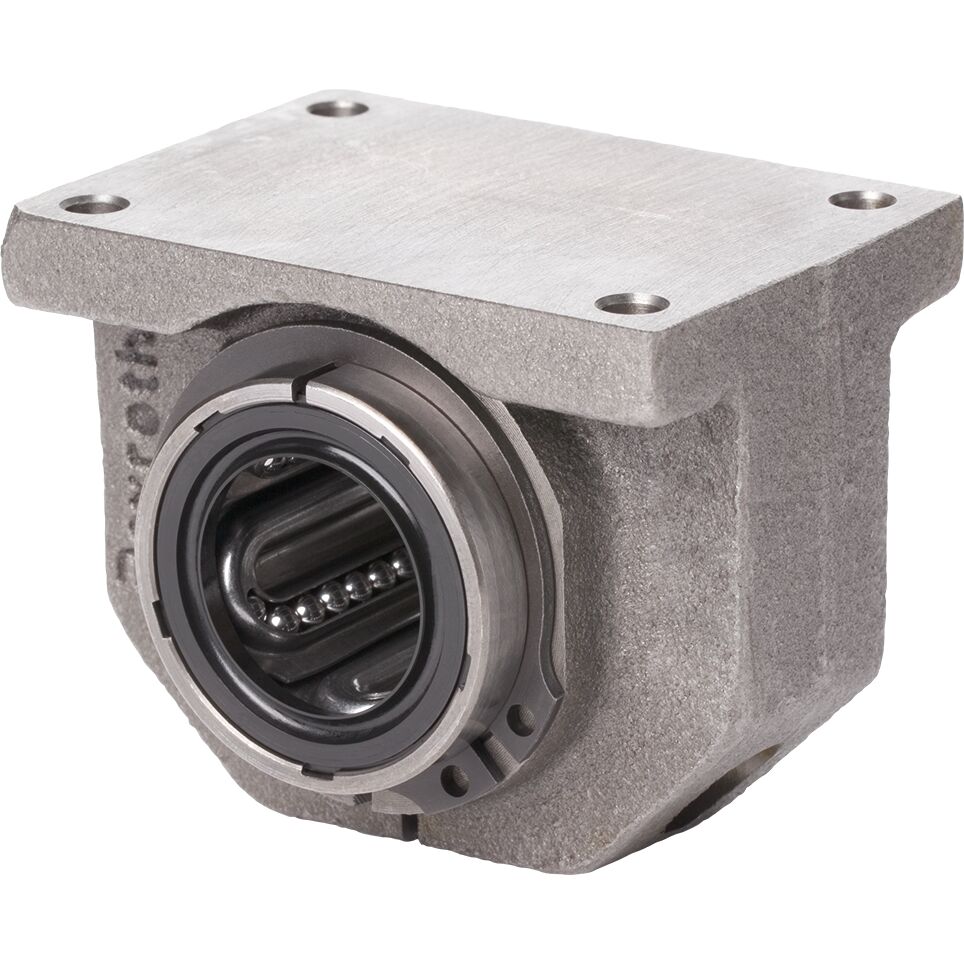

R106621600 – Bosch Rexroth – LINEAR-SET LSGE-M-16-DD

Description

– Diamètre de l’arbre d : 16 mm
– Modèle guidage à billes sur arbre : E – réglable
– Série : Standard (en métal)
– Capacité de charge dynamique C : 580 N
– Note de bas de page capacité de charge dynamique C : Comme la situation et la direction de la charge ne peuvent pas toujours être clairement définies, les capacités de charge indiquées correspondent aux valeurs minimales.
– Accélération max. amax : 100 m/s²
– Vitesse linéaire maximale autorisée vmax : 2.5 m/s
– Jeu radial : ajusté sans jeu en usine sur un arbre h5 (limite inférieure) à l’état déployé
– Diamètre extérieur D : 26 mm
– Capacité de charge statique C0 : 440 N
– Note de bas de page capacité de charge statique C0 : Comme la situation et la direction de la charge ne peuvent pas toujours être clairement définies, les capacités de charge indiquées correspondent aux valeurs minimales.
– Température ambiante autorisée : – 10 °C … + 80 °C
– Poids : 0.26 kg
– Note en bas de page force de frottement FR : Forces de frottement des douilles à billes équipées de racleurs intégrés des deux côtés sans charge radiale. Les forces de frottement dépendent de la vitesse et de la lubrification.
– Résistance au démarrage : 9 N
– Type : Linear set
– Dimension A : 50 mm
– Dimension A1 : 26 mm
– Dimension B : 35 mm
– Dimension B1 (guidage à billes sur arbre) : 22 mm
– Dimension D : 26 mm
– Dimension E1 : 40 mm
– Dimension E2 : 26 mm
– Dimension H : 22 mm
– Dimension H1 : 42 mm
– Dimension L : 36
– Dimension S : 4.5 mm
– Dimension SW : 3 mm
– Dimension V : 6.5 mm
– Note en bas de page dimension H1 : Tolérance ISO 8062-3 – DCTG 9.
