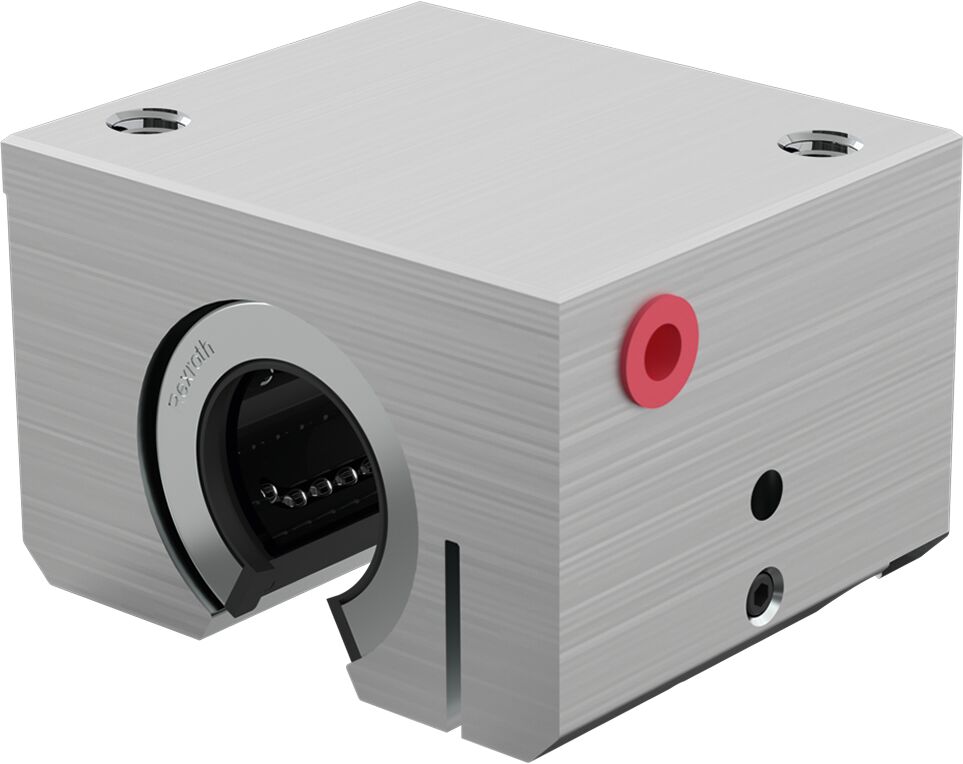

R103864020 – Bosch Rexroth – LINEAR-SET LSAOE-A-40-DD

Description

– Diamètre de l’arbre d : 40 mm
– Modèle guidage à billes sur arbre : OE – ouvert, réglable
– Série : Super A (avec compensation des défauts d’alignement)
– Capacité de charge dynamique C : 8620 N
– Note de bas de page capacité de charge dynamique C : Les capacités de charge indiquées s’appliquent à la direction principale de la charge.
– Accélération max. amax : 150 m/s²
– Vitesse linéaire maximale autorisée vmax : 3 m/s
– Indication de la vitesse admissible maximale vmax : Des vitesses pouvant atteindre 5 m/s sont possibles. La durée de vie est limitée par l’usure importante des pièces en plastique. Des essais ont permis de réaliser des courses de 50 • 105 m à 100 • 105 m sans panne.
– Jeu radial : ajusté sans jeu en usine sur un arbre h5 (limite inférieure) à l’état déployé
– Diamètre extérieur D : 62 mm
– Capacité de charge statique C0 : 4480 N
– Note de bas de page capacité de charge statique C0 : Les capacités de charge indiquées s’appliquent à la direction principale de la charge.
– Température ambiante autorisée : – 10 °C … + 80 °C
– Poids : 1.57 kg
– Note en bas de page force de frottement FR : Forces de frottement des douilles à billes équipées de racleurs intégrés des deux côtés sans charge radiale. Les forces de frottement dépendent de la vitesse et de la lubrification.
– Résistance au démarrage : 8 N
– Type : Linear set
– Dimension A : 108 mm
– Dimension D : 62 mm
– Dimension E1 : 86 mm
– Dimension E2 : 58 mm
– Dimension E3 : 90 mm
– Dimension E4 : 35 mm
– Dimension H : 45 mm
– Dimension H1 : 77 mm
– Dimension H3 : 14 mm
– Dimension H4 : 6 mm
– Dimension L : 91
– Dimension L3 : 18 mm
– Dimension M : 54 mm
– Dimension N1 : 44 mm
– Dimension N2 : 26 mm
– Dimension S : 10.5 mm
– Dimension S2 : 8 mm
– Dimension SW : 4 mm
– Dimension V : 10 mm
– Dimension W : 19.5 mm
– Angle α : 56 °
