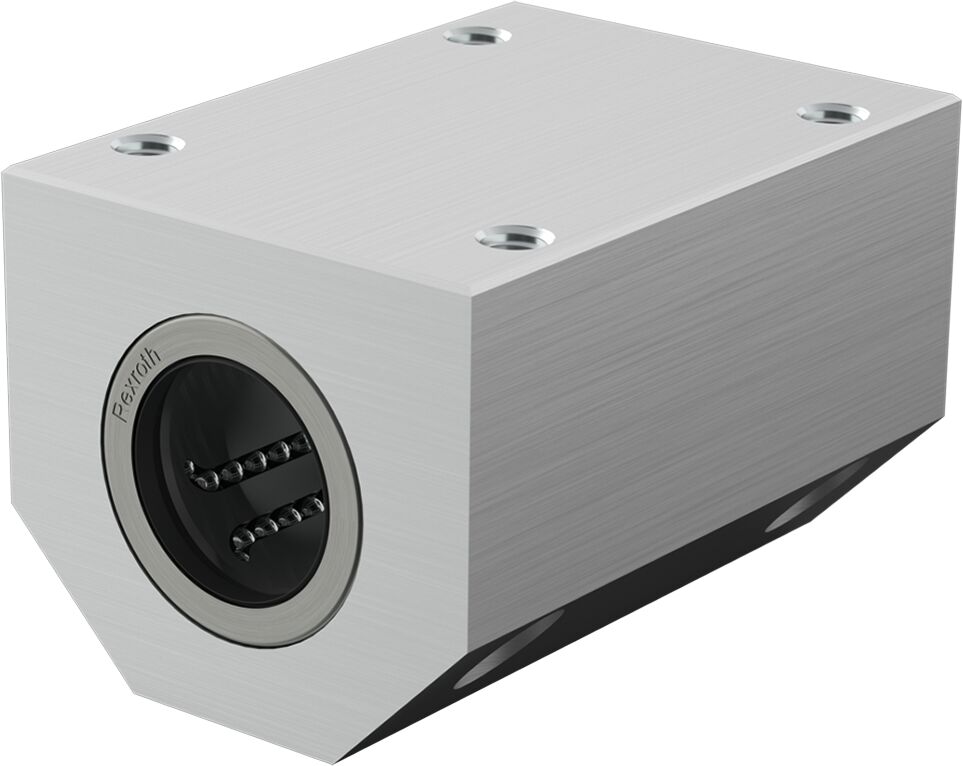

R102923044 – Bosch Rexroth – LINEAR-SET LSACT-30-DD-G

Description

– Diamètre de l’arbre d : 30 mm
– Modèle guidage à billes sur arbre : – fermé
– Série : Compact
– Capacité de charge dynamique C : 6250 N
– Note de bas de page capacité de charge dynamique C : Les capacités de charge indiquées s’appliquent à la direction principale de la charge. Si la direction de la charge ne correspond pas à la direction principale de la charge, les capacités de charge doivent être multipliées par les facteurs suivants: *
– Moment longitudinal statique ML0 : 103 Nm
– Accélération max. amax : 150 m/s²
– Vitesse linéaire maximale autorisée vmax : 5 m/s
– Diamètre extérieur D : 40 mm
– Capacité de charge statique C0 : 5580 N
– Note de bas de page capacité de charge statique C0 : Les capacités de charge indiquées s’appliquent à la direction principale de la charge. Si la direction de la charge ne correspond pas à la direction principale de la charge, les capacités de charge doivent être multipliées par les facteurs suivants: *
– Version : Normal
– Température ambiante autorisée : – 10 °C … + 80 °C
– Poids : 0.85 kg
– Note en bas de page force de frottement FR : Forces de frottement des douilles à billes équipées de racleurs intégrés des deux côtés sans charge radiale. Les forces de frottement dépendent de la vitesse et de la lubrification.
– Résistance au démarrage : 6 N
– Type : Linear set
– Dimension A : 67 mm
– Dimension D : 40 mm
– Dimension E1 : 53 mm
– Dimension E2 : 70 mm
– Dimension H : 30 mm
– Dimension H1 : 60 mm
– Dimension H4 : 19 mm
– Dimension L : 105
– Dimension N1 : 29 mm
– Dimension N2 : 18 mm
– Dimension S : 6.6 mm
