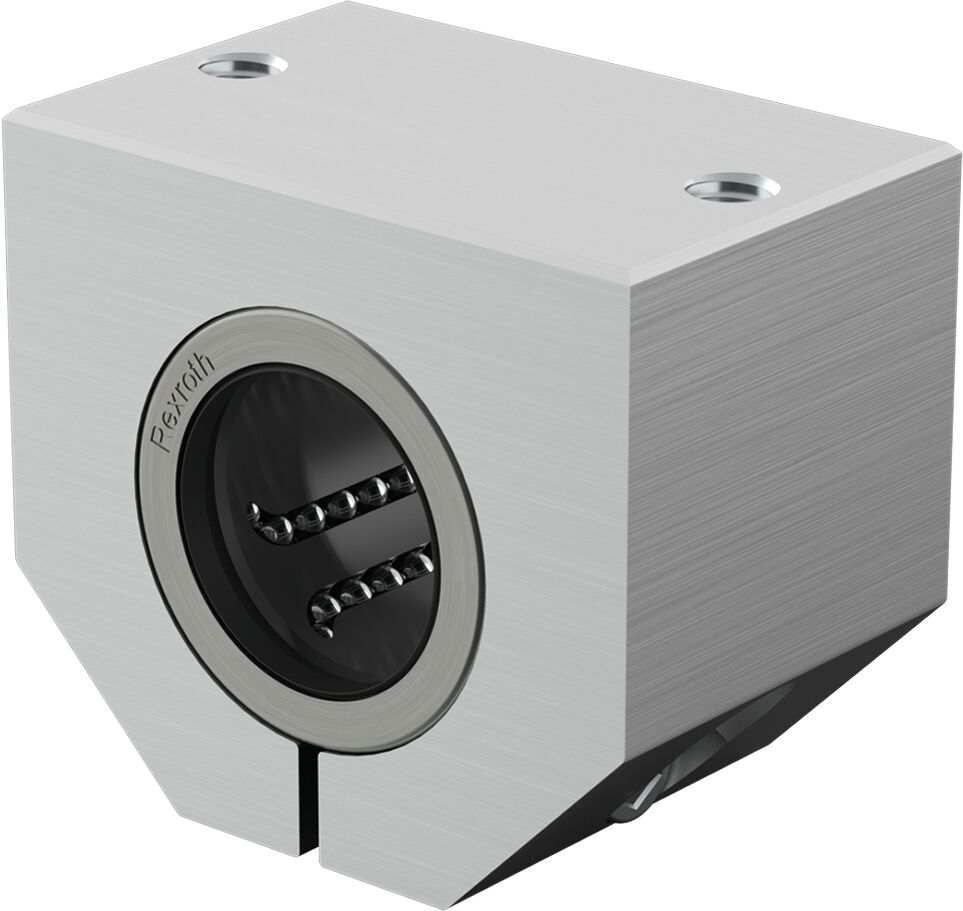

R102824044 – Bosch Rexroth – LINEAR-SET LSACE-40-DD-G

Description

– Diamètre de l’arbre d : 40 mm
– Modèle guidage à billes sur arbre : E – réglable
– Série : Compact
– Capacité de charge dynamique C : 6380 N
– Note de bas de page capacité de charge dynamique C : Les capacités de charge indiquées s’appliquent à la direction principale de la charge. Si la direction de la charge ne correspond pas à la direction principale de la charge, les capacités de charge doivent être multipliées par les facteurs suivants: *
– Accélération max. amax : 150 m/s²
– Vitesse linéaire maximale autorisée vmax : 5 m/s
– Jeu radial : ajusté sans jeu en usine sur un arbre h5 (limite inférieure) à l’état déployé
– Diamètre extérieur D : 52 mm
– Capacité de charge statique C0 : 4650 N
– Note de bas de page capacité de charge statique C0 : Les capacités de charge indiquées s’appliquent à la direction principale de la charge. Si la direction de la charge ne correspond pas à la direction principale de la charge, les capacités de charge doivent être multipliées par les facteurs suivants: *
– Version : Normal
– Température ambiante autorisée : – 10 °C … + 80 °C
– Poids : 0.76 kg
– Note en bas de page force de frottement FR : Forces de frottement des douilles à billes équipées de racleurs intégrés des deux côtés sans charge radiale. Les forces de frottement dépendent de la vitesse et de la lubrification.
– Résistance au démarrage : 8 N
– Type : Linear set
– Dimension A : 87 mm
– Dimension D : 52 mm
– Dimension E : 69 mm
– Dimension H : 39 mm
– Dimension H1 : 76 mm
– Dimension H4 : 24 mm
– Dimension L : 60
– Dimension N1 : 38 mm
– Dimension N2 : 22 mm
– Dimension S : 8.4 mm
– Dimension SW : 5 mm
