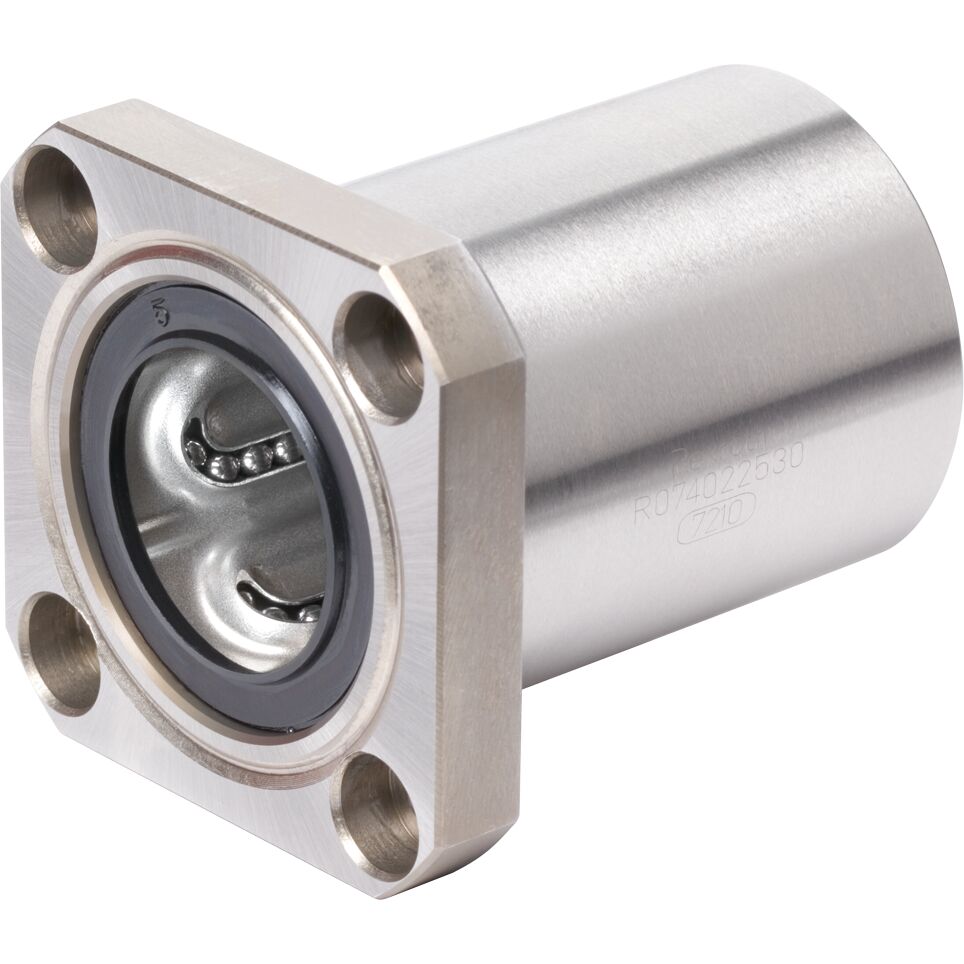

R074051600 – Bosch Rexroth – KBMF-16-DD

Description

– Diamètre de l’arbre d : 16 mm
– Modèle guidage à billes sur arbre : F – à bride
– Série : Standard (en métal)
– Racleur : 2 racleurs intégrés
– Lubrification : Non prégraissé
– Capacité de charge dynamique maximale Cmax : 530 N
– Accélération max. amax : 100 m/s²
– Vitesse linéaire maximale autorisée vmax : 2.5 m/s
– Longueur douille à billes : 36 mm
– Diamètre extérieur D : 26 mm
– Version : Normal
– Température ambiante autorisée : – 10 °C … + 80 °C
– Note en bas de page température ambiante autorisée (min … max) : Des températures supérieures sont admissibles pour les douilles à billes sans racleur avec cages de guidage en acier. Respecter les minorations de la capacité de charge.
– Poids : 0.1 kg
– Note en bas de page capacité de charge dynamique maximale Cmax : La détermination de la capacité de charge dynamique est fondée sur une course de 100 000 mètres. Si 50 000 m servent de base, multiplier par 1,26 les valeurs C selon le tableau.
– Note en bas de page capacité de charge statique maximale C0max : null
– Note en bas de page capacité de charge dynamique minimale Cmin : La détermination de la capacité de charge dynamique est fondée sur une course de 100 000 mètres. Si 50 000 m servent de base, multiplier par 1,26 les valeurs C selon le tableau.
– Note en bas de page capacité de charge statique minimale C0min : null
– Note en bas de page jeu radial arbre h6 : La tolérance a été déterminée statistiquement à partir des tolérances sur le diamètre intérieur et sur l’arbre. Tolérance recommandée de l’alésage du boîtier: H6 ou H7.
– Note en bas de page force de frottement FR : Forces de frottement des douilles à billes équipées de racleurs intégrés des deux côtés sans charge radiale. Les forces de frottement dépendent de la vitesse et de la lubrification.
– Résistance au démarrage : 9 N
– Type : Douille à billes
– Dimension B : 35 mm
– Dimension D : 26 mm
– Dimension D1 : 46 mm
– Dimension D2 : 36 mm
– Dimension L : 36
– Dimension L tolérance : ±0.3 mm
– Dimension L1 : 6
– Dimension S : 4.5 mm
– Dimension V : 4.1 mm
