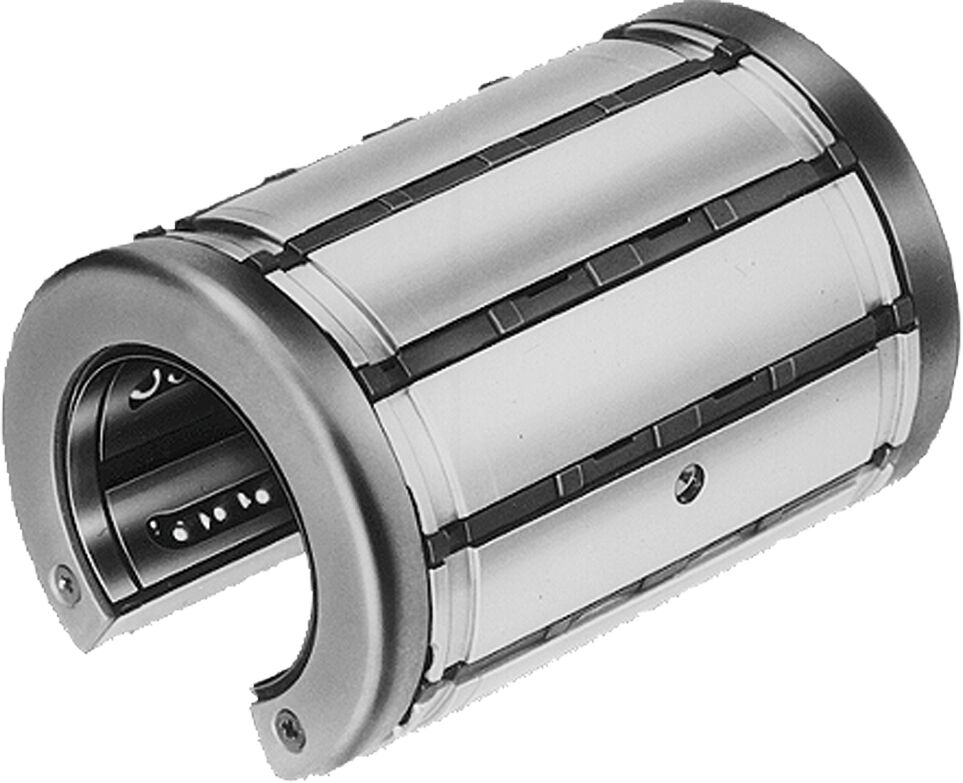

R073125045 – Bosch Rexroth – KBSH-O-50-VD

Description

– Diamètre de l’arbre d : 50 mm
– Modèle guidage à billes sur arbre : O – ouvert
– Série : Super SH
– Racleur : Entièrement étanche
– Lubrification : Non prégraissé
– Capacité de charge dynamique C : 22300 N
– Note de bas de page capacité de charge dynamique C : Les capacités de charge indiquées s’appliquent à la direction principale de la charge.
– Accélération max. amax : 150 m/s²
– Vitesse linéaire maximale autorisée vmax : 5 m/s
– Longueur douille à billes : 100 mm
– Diamètre extérieur D : 75 mm
– Capacité de charge statique C0 : 16800 N
– Note de bas de page capacité de charge statique C0 : Les capacités de charge indiquées s’appliquent à la direction principale de la charge.
– Version : Normal
– Température ambiante autorisée : – 20 °C … + 80 °C
– Coefficient de frottement μ : 0,001 … 0,004
– Note en bas de page coefficient de frottement μ : Coefficient de frottement des douilles à billes non étanches lors de la lubrification à l’huile. Le coefficient de frottement est le plus faible lorsque la charge est élevée. Il peut cependant être supérieur aux valeurs indiquées avec les charges plu*
– Poids : 0.87 kg
– Note en bas de page résistance au démarrage : Un racleur: Multiplier la valeur par le facteur 0,5.
– Note en bas de page force de frottement FR : Un racleur: Multiplier la valeur par le facteur 0,5.
– Résistance au démarrage : 22.5 N
– Type : Douille à billes
– Dimension C h13 : 100 mm
– Dimension C1 H13 : 77.3 mm
– Dimension C2 : 2.65 mm
– Dimension D : 75 mm
– Dimension D1 : 72 mm
– Dimension E : 22.1 mm
– Dimension S3 : 4.5 mm
– Note en bas de page dimension E : Limite inférieure par rapport au Ø d de l’arbre
– Angle α : 60 °
